Klark Teknik - DN200 V2

2-csatornás aktív DI box kibővített dinamikatartománnyal.

DN200

A DN200 nagy kedvenc lett a mérnökök és a zenészek körében egyaránt. Nagy fejmagasságával, dinamikus válaszával és hangtisztaságával a DN200 hűen reprodukálja az elektromos és akusztikus hangszerek jellegét, és lehetővé teszi a zenei előadások részletesebb rögzítését. A DN200 professzionális alkalmazásokhoz készült, ahol a +48 V fantomteljesítmény minden keverőpult alapfelszereltsége, és innovatív kialakítása lényegesen magasabb vágási pontot eredményez, mint sok más aktív DI -doboz, és +10 dBu kimenetet biztosít 2 KΩ terheléshez. Ez a megnövekedett fejtér azt jelenti, hogy sokkal magasabb szintű bemeneti jeleket lehet befogadni anélkül, hogy szükség lenne csillapító padra. A nagyon alacsony zajszintű bemeneti áramkör topológiájával kombinálva a DN200 nagyon széles dinamikatartományt kínál, és csak -20 dB padot igényel, amikor közvetlenül a műszererősítő kimenetéhez vagy más nagyon magas szintű jelforráshoz csatlakozik.

A DN200 -at úgy tervezték, hogy megbirkózzon az élet nehézségeivel az úton, vastag alumínium extrudálás védi az elektronikát, viszont kemény szilikon gumi sarkok védik

KIEGYENSÚLYOZOTT TRANSZFORMÁTOROS KIMENET

Az aktív és passzív basszusgitár, az elektroakusztikus gitár és az elektronikus hangszerek széles skáláját használó kimerítő hallgatási teszteket végeztek a DN200 komponenseinek kiválasztásához a legjobb zenei hangzás elérése érdekében. Nem csak az audio transzformátor megválasztása volt különösen fontos e cél elérésében, hanem a környező komponensek impedanciái is rendkívül fontosak voltak a lehető legjobb teljesítmény kihozatalában az audio transzformátorból. A transzformátor kimenetének vonalvezetési jellemzőit gondosan optimalizáltuk, hogy a legjobb frekvencia- és fázisválaszt biztosítsuk a rövid és hosszú kábelekhez, valamint a széles vonal- és végződési impedanciákhoz.

A DN200 tervezésekor gondosan ügyeltek arra, hogy elkerüljék az audio transzformátor mag telítettségét, és egy fix felüláteresztő szűrőt is beépítettek a jelútba, hogy a zenei szempontból fontos frekvenciák alatti frekvenciákat gördítsék le. Az 5 vagy 6 húros basszusgitár legalacsonyabb hangja B0 30,87 Hz frekvenciával, a 88 billentyűs zongora billentyűzet legalacsonyabb hangja pedig A0, 27,50 Hz frekvenciával. A DN200 ezeken a legalacsonyabb hangokon továbbra is ± 0,5 dB frekvenciaválasztást tart fenn.

A jelútvonal transzformátorai mellett a DN200 transzformátorral is rendelkezik, amely elkülöníti a bemeneti áramkörhöz tartozó tápcsatornákat a fantom tápegységtől, amely a kimeneti XLR csatlakozóból származik. A földemelő kapcsolóval együtt használva, ez a bemeneti és kimeneti interfészek teljes galvanikus leválasztása biztosítja, hogy elkerülhető legyen a földhurkok veszélye, amikor közvetlen előtolást végeznek a színpadi háttérvonal berendezésekből.

KETTŐS IMPEDANCIÁJÚ SZTEREÓ BEMENETEK

A DN200-hoz egyedi, műszeres minőségű kiegyensúlyozott bemeneti áramkört fejlesztettek ki, fejlett analóg tervezési technikákkal, hogy megteremtsék a passzív gitár- és basszus-hangszedők által megkövetelt nagyon magas bemeneti impedanciát, miközben a tényleges komponensértékeket alacsonyan tartják a zaj minimalizálása érdekében. Ez az innovatív megközelítés az áramkör tervezéséhez nagyon alacsony zajszintű padlót eredményez, amely a magas vágási ponttal kombinálva páratlan dinamikatartományt hoz létre a +48 V fantomhajtású DI Boxban.

A DN200 kettős, párhuzamosan csatlakoztatott kombinált XLR / ¼ "TRS bemeneteket tartalmaz. A Combo XLR bemenethez való csatlakozáskor a bemeneti impedancia 20 kΩ, ideális vonali szintű berendezésekhez, és még alacsonyabb zajszintet biztosít. Ez a bemeneti impedancia túl alacsony a gitár számára és a mélyhangszedőket, és eltávolítják az áramkörből, amikor egy jack dugót helyeznek a Combo ¼ "TRS bemenetbe, ami névleges 1 MΩ bemeneti impedanciát eredményez, ideális passzív elektromos hangszedőkhöz.

A DN200 sztereó bemenettel is rendelkezik, amely ideális MP3 -lejátszók vagy mobiltelefonok csatlakoztatásához.

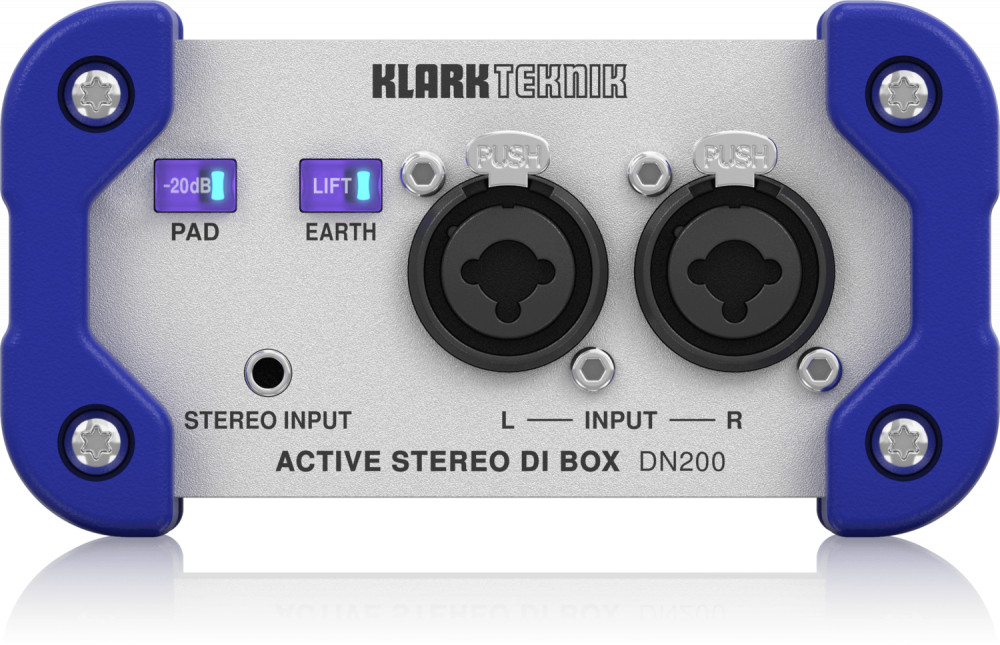

MEGVILÁGÍTOTT 20DB PAD ÉS FÖLDEMELŐ KAPCSOLÓK

A DN200 világító -20 dB pad és földemelő kapcsolókkal rendelkezik. A Földemelő kapcsoló elválasztja a bemeneti és kimeneti földelést, ami hasznos a földelő hurkok kiküszöbölésére a különböző hálózati áramforrások berendezései között.

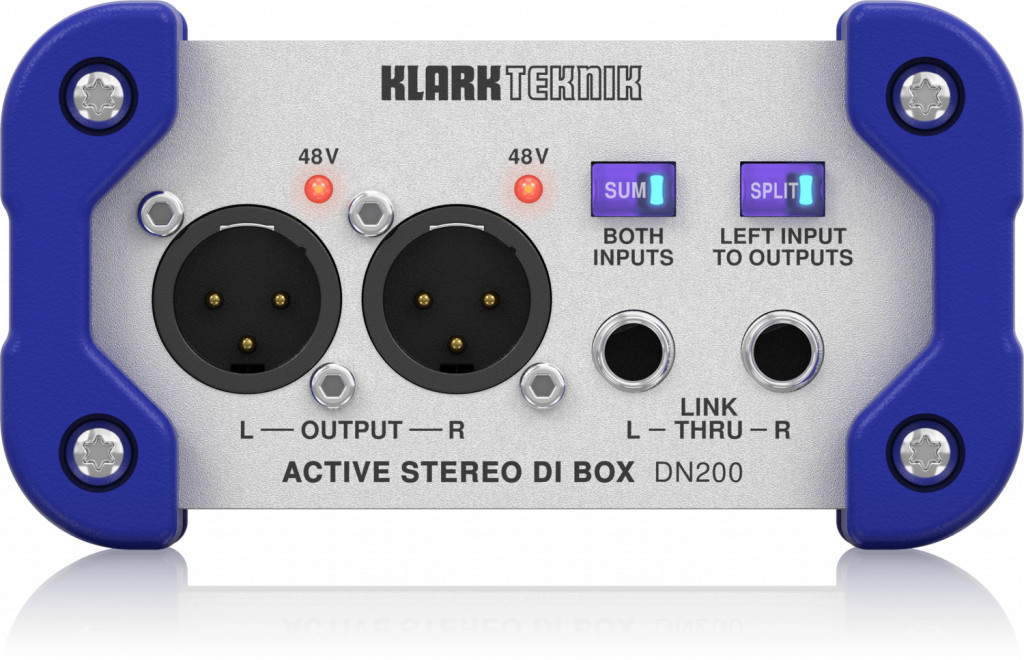

MEGVILÁGÍTOTT SUM ÉS SPLIT KAPCSOLÓK

A nagyobb kényelem érdekében a DN200 megvilágított Sum és Split kapcsolókkal rendelkezik, amelyek a +48 V fantomtápellátást jelző LED -ekkel együtt „egy pillanat alatt” állapotkijelzést biztosítanak még nagy távolságok és látószögek esetén is. A Sum kapcsoló lehetővé teszi, hogy a sztereó bemeneti jeleket mono jellé egyesítse, amely megjelenik mind az L, mind az R kimeneten. Az osztott kapcsoló felveszi az L bemenetet, és elküldi mind az L, mind az R kimenetre.

A ¼ "TRS Link Thru aljzatok használhatók párhuzamos bemeneti csatlakozáshoz gitárhoz vagy basszuserősítőhöz.

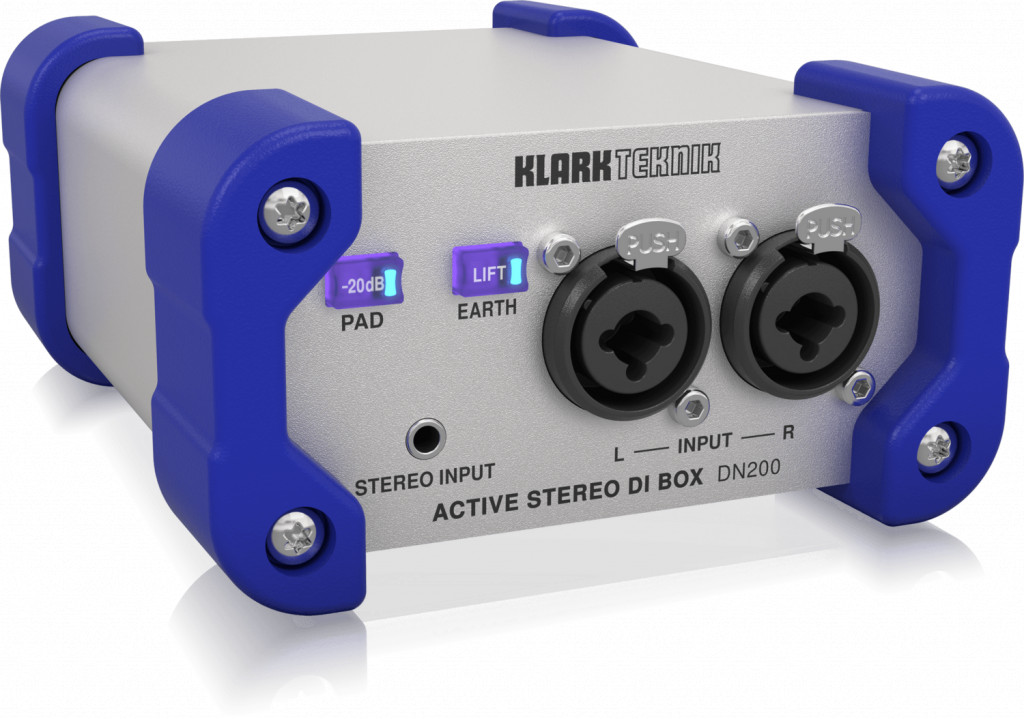

ÚTRA TERVEZVE

A kemény alumínium extrudálással rendelkező DN200 -at az élő koncerttúrák keménységére tervezték. A védőgumi sarkok a DN200 házat is szigetelik, hogy tovább fokozzák annak elektromos szigetelését. A prémium Neutrik XLR csatlakozókat a megbízható audiocsatlakozások biztosítására használják éjszakáról éjszakára.
