Klark Teknik - DN100 V2

1-csatornás aktív DI box kibővített dinamikatartománnyal.

DN100

A DN100 nagy kedvenc lett a mérnökök és a zenészek körében egyaránt. Nagy magasságával, dinamikus válaszával és hangtisztaságával a DN100 hűen reprodukálja az elektromos és akusztikus hangszerek jellegét, és lehetővé teszi a zenei előadások részletesebb rögzítését. A DN100 professzionális alkalmazásokhoz készült, ahol a +48 V fantomteljesítmény minden keverőpult alapfelszereltsége, és innovatív kialakítása lényegesen magasabb vágási pontot eredményez, mint sok más aktív DI -doboz, és +10 dBu kimenetet biztosít 2 kΩ terheléshez. Ez a megnövekedett fejtér azt jelenti, hogy sokkal magasabb szintű bemeneti jeleket lehet befogadni anélkül, hogy szükség lenne csillapító padra. A nagyon alacsony zajszintű bemeneti áramkör topológiájával kombinálva a DN100 nagyon széles dinamikatartományt kínál, és csak egyetlen -30 dB -es párnát igényel, amikor közvetlenül a műszererősítő kimenetéhez csatlakoztatja.

A DN100 -at úgy tervezték, hogy megbirkózzon az élet nehézségeivel az úton, vastag alumínium extrudálás védi az elektronikát, és viszont kemény szilikon gumi hüvely borítja.

KIEGYENSÚLYOZOTT TRANSZFORMÁTOROS KIMENET

Az aktív és passzív basszusgitár, az elektroakusztikus gitár és az elektronikus hangszerek széles skáláját használó kimerítő hallgatási teszteket végeztek a DN100 komponenseinek kiválasztásához a legjobb zenei hangzás elérése érdekében. Nem csak az audio transzformátor megválasztása volt különösen fontos e cél elérésében, hanem a környező komponensek impedanciái is rendkívül fontosak voltak a lehető legjobb teljesítmény kihozatalában az audio transzformátorból. A transzformátor kimenetének vonalvezetési jellemzőit gondosan optimalizáltuk, hogy a legjobb frekvencia- és fázisválaszt biztosítsuk a rövid és hosszú kábelekhez, valamint a széles vonal- és végződési impedanciákhoz.

A DN100 tervezésénél ügyeltek arra, hogy elkerüljék az audio transzformátor mag telítettségét, és egy fix felüláteresztő szűrőt is beépítettek a jelútba, hogy a zenei szempontból fontos frekvenciák alatti frekvenciák lecsökkenjenek. Az 5 vagy 6 húros basszusgitár legalacsonyabb hangja B0 30,87 Hz frekvenciával, a 88 billentyűs zongora billentyűzet legalacsonyabb hangja pedig A0, 27,50 Hz frekvenciával. A DN100 ezeken a legalacsonyabb hangokon továbbra is ± 0,5 dB frekvenciaválasztást tart fenn.

Amellett, hogy a transzformátor a jelútban van, a DN100 rendelkezik transzformátorral is, amely elkülöníti a bemeneti áramkörhöz tartozó tápcsatornákat a fantom tápegységtől, amely a kimeneti XLR csatlakozóból származik. A földemelő kapcsolóval együtt használva, ez a bemeneti és kimeneti interfészek teljes galvanikus leválasztása biztosítja, hogy elkerülhető legyen a földhurkok veszélye, amikor közvetlen előtolást végeznek a színpadi háttérvonal berendezésekből.

KETTŐS IMPEDANCIÁJÚ BEMENETEK

A DN100 számára egyedi, műszeres minőségű bemeneti áramkört fejlesztettek ki, fejlett analóg tervezési technikákkal, hogy megteremtsék a passzív gitár- és mélyhangszedők által megkövetelt nagyon magas bemeneti impedanciát, miközben a tényleges komponensértékeket alacsonyan tartják a zaj minimalizálása érdekében. Ez az innovatív megközelítés az áramkör tervezéséhez nagyon alacsony zajszintű padlót eredményez, amely a magas vágási ponttal kombinálva páratlan dinamikatartományt hoz létre a +48 V fantomhajtású DI Boxban.

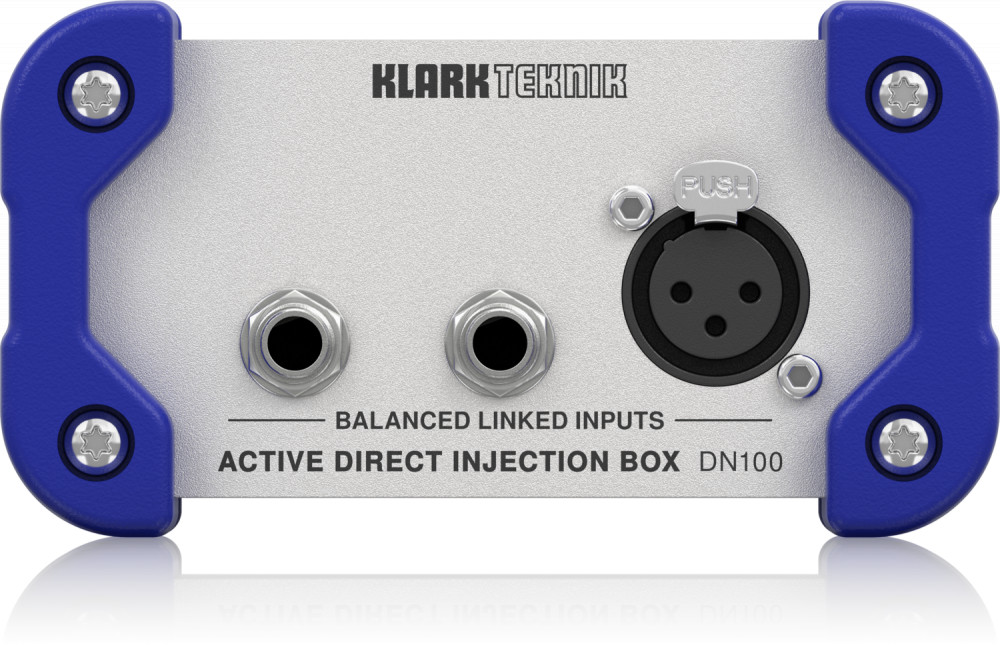

A DN100 egy párhuzamosan csatlakoztatott XLR-t és két ¼ "-os TRS bemenetet tartalmaz, amelyek egy link kimenetként is használhatók gitár- vagy basszuserősítőhöz való csatlakoztatáshoz. Csak az XLR bemenethez történő csatlakoztatáskor a bemeneti impedancia 20 kΩ, ideális vonalhoz Ez a bemeneti impedancia túl alacsony a gitár- és basszus hangszedők számára, és eltávolításra kerül az áramkörből, amikor egy jack dugót helyeznek a ¼ "TRS bemenetbe, ami névleges 1 MΩ bemeneti impedanciát eredményez, ideális passzív elektromos hangszedőkhöz.

VILÁGÍTOTT 30DB PAD ÉS FÖLDEMELŐ KAPCSOLÓK

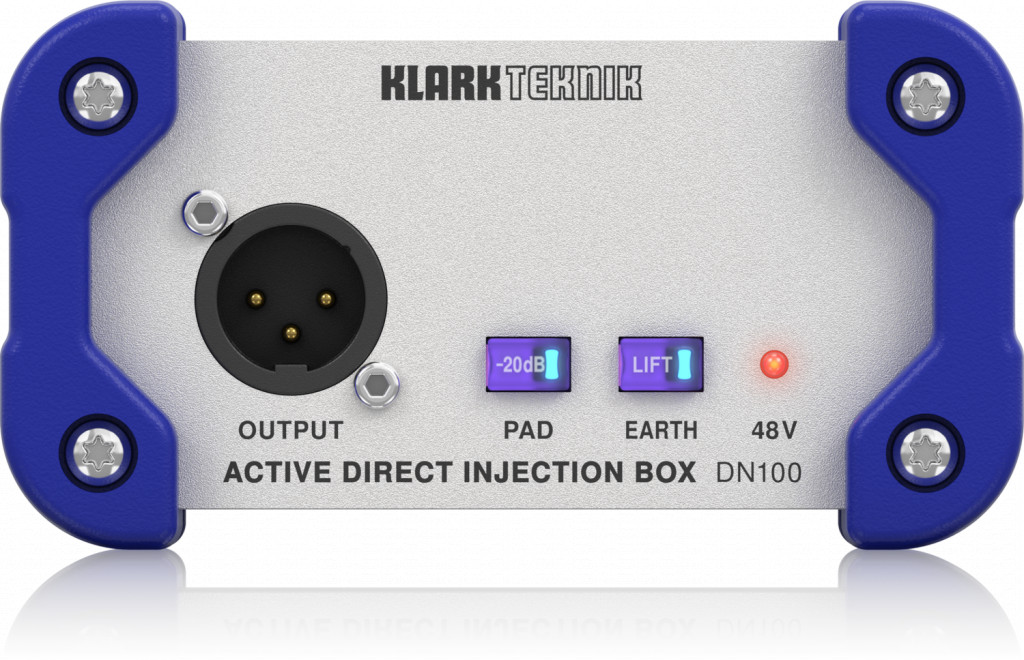

A DN100 világító pad és földemelő kapcsolókkal rendelkezik, amelyek a +48V fantomtápellátást jelző LED -el együtt „pillanatnyi” állapotkijelzést biztosítanak, még nagy távolságok és betekintési szögek esetén is.

A Földemelő kapcsoló elválasztja a bemeneti és kimeneti földeléseket, amelyek hasznosak a földhurkok kiküszöbölésében a különböző hálózati áramforrások berendezései között.

ÚTRA TERVEZVE

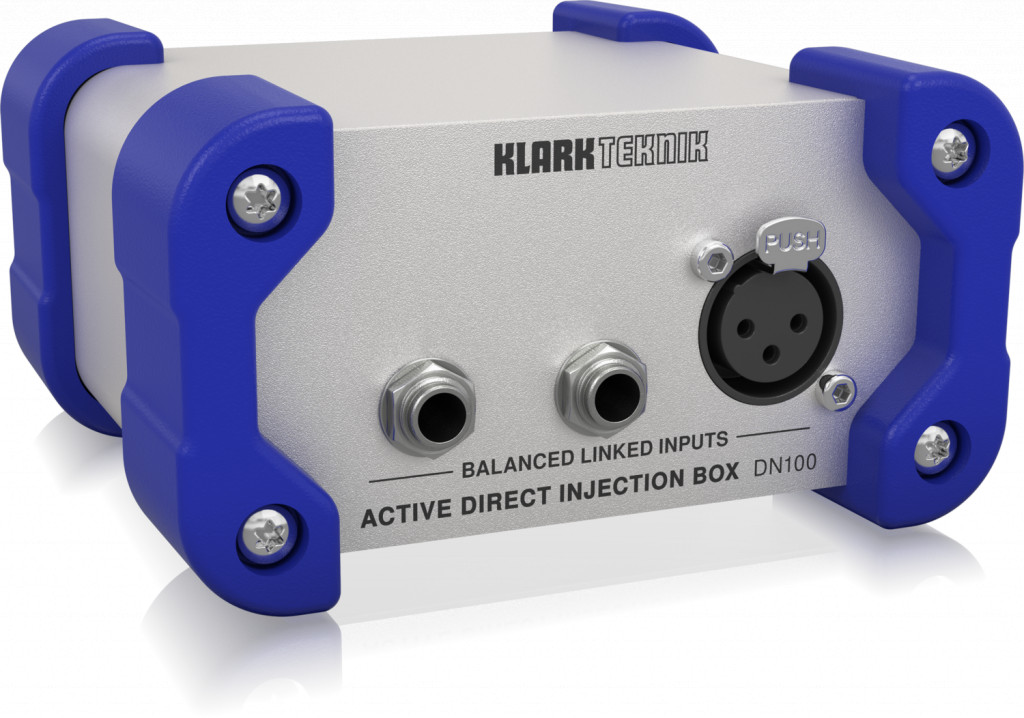

A kemény alumínium extrudálással rendelkező DN100 -at az élő koncerttúrák keménységeire tervezték. A védőgumi sarkok a DN100 házat is szigetelik, hogy tovább fokozzák annak elektromos szigetelését. A prémium Neutrik XLR csatlakozókat a megbízható audiocsatlakozások biztosítására használják éjszakáról éjszakára.
