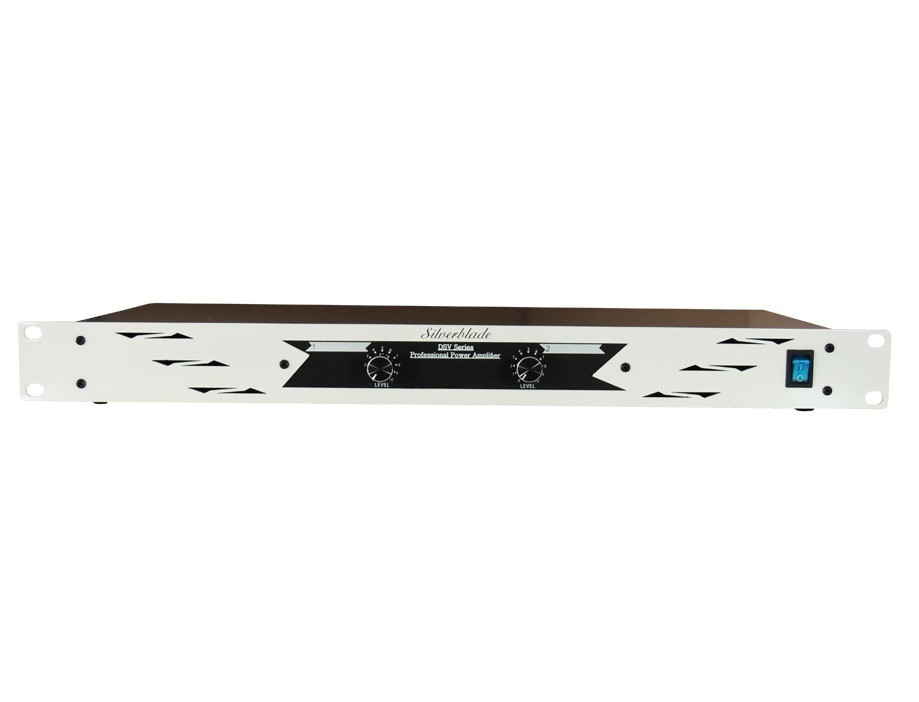

Ágota DSV 2240

D osztályú Bridge módú 100V-os Installációs erõsítõ használható iskolák, intézmények, boltok hangrendszerének részeként. Elõnye, hogy viszonylag nagy mennyiségû hangszórót képes meghajtani, azonos hangerõn, egy központi helyrõl.

Kimenet

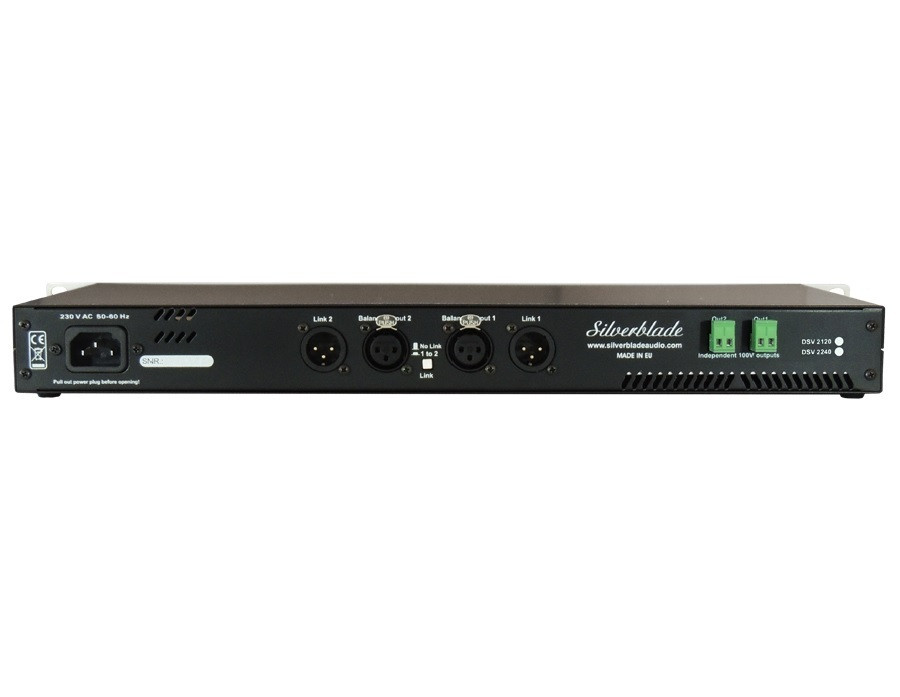

A hátlapon található Euroblock csatlakozó. Az erõsítõ kimenõ jele ezen a csatlakozón keresztül köthetõ össze a hangsugárzókkal. Figyelni kell a szakmailag gondos bekötésre, mivel a kimeneten üzem közben 100V -os hangfrekvenciás jel jelenik meg!

Bemenet

A bejövő jel fogadására a hátlapon egy pár XLR csatlakozó található. Az XLR mama a bemenet, a vele áramkörileg párhuzamos XLR papa pedig a jel más készülékhez történő továbbfűzésére szolgál. A bemenet transzformátoros, szimmetrikus kialakítású, a zavarérzékenység kiküszöbölése érdekében. Ezen kívül galvanikus elválasztást biztosít a kimenet és a bemenet között. Aszimmetrikus jelforrás esetén az XLR lengő csatlakozóban a 3-as pontot össze kell kötni az 1-el.

Védelmi rendszerek

- Be- és kikapcsolási tranziens elnyomás

- Bemeneti túlfeszültség védelem

- Nagyfrekvenciás interferencia elnyomás

- Rövidzárvédelem -csúcsáramhatárolás

- Disszipaciósteljesítmény-határolás

- Hangszóróvédelem kimeneti egyenfeszültség és alacsonyfekvencia ellen

Hűtési rendszer

Az erősítő hűtését egyenfeszültségű ventillátor biztosítja, melynek vezérlését az erősítő belső állapotát figyelő szenzorok végzik. A ventillátor fordulatszáma bekapcsoláskor alacsony. A fordulatszám arányosan nő a teljesítmény eszközök hőmérsékletével. Amennyiben rendellenes üzem miatt túlmelegedés lépne föl, az érzékelő a vezérlő jelet lekapcsolja.

A készülék üzemeltetése során biztosítani kell a levegő szabad áramlását. - Ellenkező esetben a hővédelem kikapcsolhatja az erősítőt, valamint az állandó magas belső hőmérséklet az alkatrészek élettartamát jelentősen csökkentheti.

Műszaki adatok

- Bemenet: szimmetrikus

- Névleges bemenő érzékenység: +6 dBm

- Kimenő feszültség: 100V

- Damping factor: >150

- Névleges kimenő teljesítmény: 240 W csatornánként

- Frekvenciamenet: 40 Hz -18 kHz: +-1 dB

- Jel - zaj viszony:  98 dB

- Névleges hálózati feszültség: 230 V

- Méretek (szé, ma, mé): 482mm x 88 mm x 260 mm

- Súly: 2,5 kg
