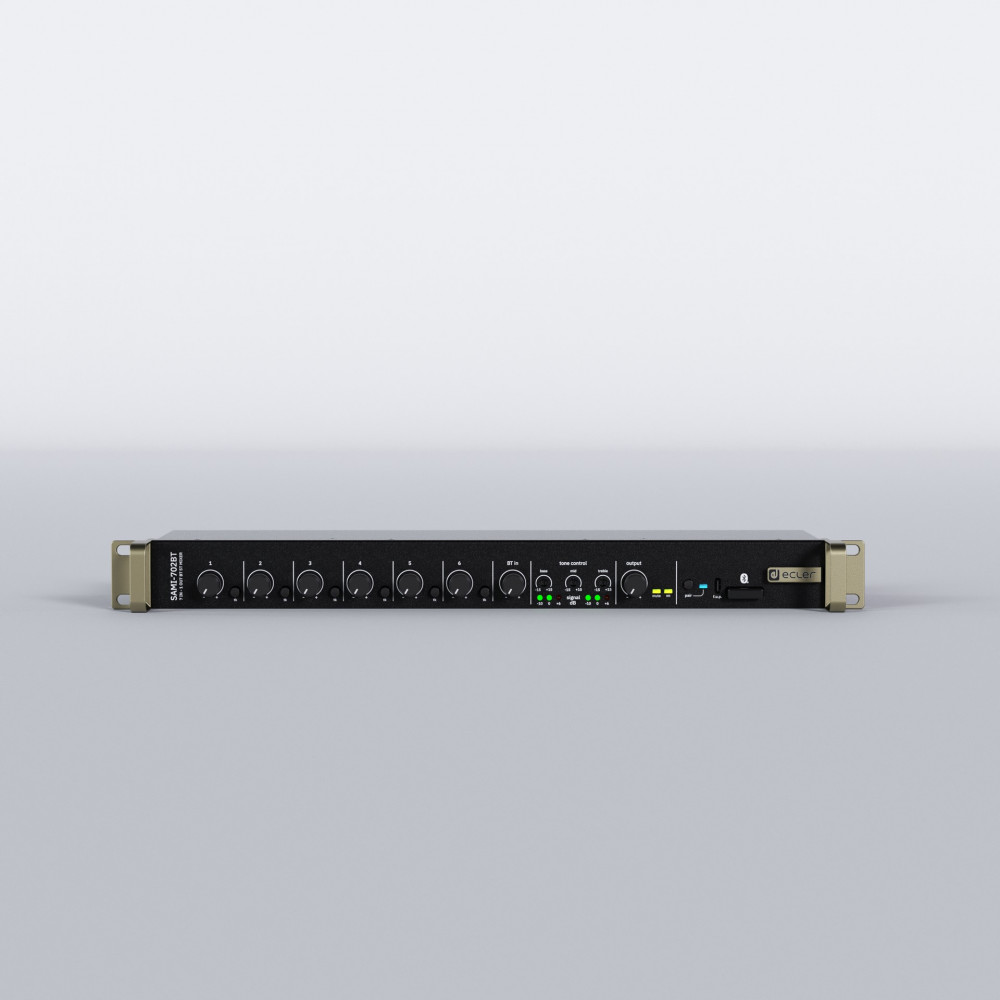

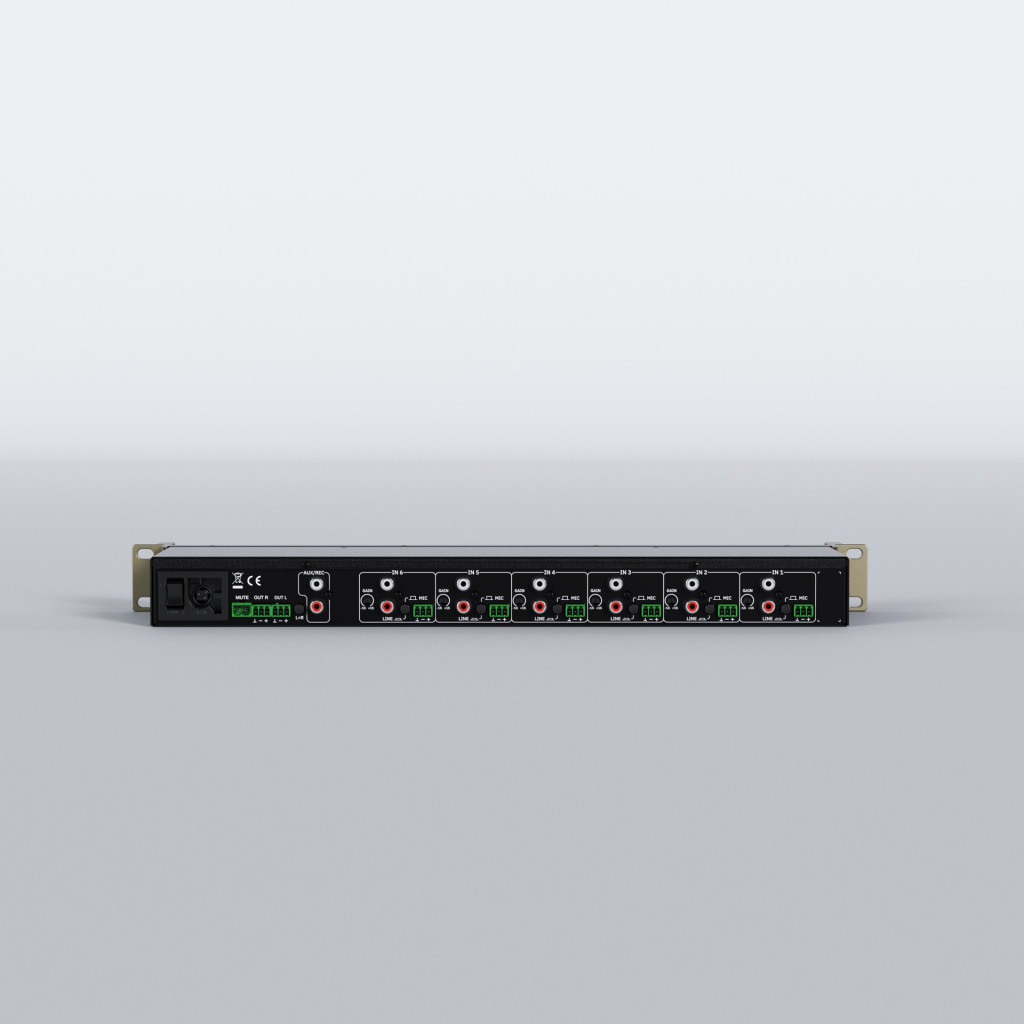

Ecler - SAMI-702BT

Ecler - SAMI-702BT

A SAMI-702BT egy szabványos rack-kivitelű, fix telepítésre szánt audiokeverő, amely 6 sztereó MIC/LINE bemenettel, 1 sztereó Bluetooth® bemenettel, 1 fő kimenettel (main mix) és egy további AUX/REC kimenettel rendelkezik. A készülék háromsávos hangszínszabályzóval, a keverőbuszon keresztül az egyes MIC/LINE bemenetekhez rendelhető Talkover (prioritás) funkcióval, sztereó/monó üzemmódváltóval, valamint külső, potenciálmentes érintkezővel vezérelhető MUTE (némítás) porttal van felszerelve.

Tulajdonságok:

 - 7 bemeneti csatorna, 2 kimenet, 19”-os telepített keverő

 - 6 MIC/LINE sztereó bemenet

 - 1 Bluetooth® sztereó bemenet

 - 1 fő mix kimenet és egy AUX/REC kiegészítő kimenet

 - 3 sávos hangszínszabályzó rész

 - Talkover (elsőbbségi) funkció rendelhető minden MIC/LINE bemenetről a mixen keresztül

 - A mikroérzékenységi szint a hátlapon állítható

 - +18V Phantom Power elérhető minden MIC bemenethez

 - MUTE távirányító bemenet külső száraz érintkezőzárral lehetővé téve tűzérzékelő rendszerek és egyéb biztonsági berendezések csatlakoztatását.

ANALÓG AUDIO BEMENETI CSATLAKOZÓK

Bemeneti portok száma:

6, MIC/LINE

1, BT-bemenet (Bluetooth® LINE STEREO)

Csatlakozó típusa:

MIC: 3-pólusú Euroblock

LINE/MIX: RCA

Bluetooth®-vevő

Bemeneti érzékenység:

LINE 1–6: 0 dB

Bluetooth® LINE 7: 0 dB / -6 dB (belsőleg választható)

MIC BAL: -35 dB

Bemeneti érzékenység szabályozása:

MIC/LINE 1–6: ±15 dB

Bemeneti impedancia:

LINE 1–6: 50 kΩ

MIC BAL: >1 kΩ

CMRR (közös módusú jel elnyomása): MIC: >60 dB @ 1 kHz

Fantomtápfeszültség: +18 V DC

ANALÓG AUDIO KIMENETI CSATLAKOZÓK

Kimenetek száma:

1 fő kevert kimenet (main mix)

1 AUX/REC kimenet

Csatlakozó típusa:

Main: 3-tűs Euroblock

AUX/REC: RCA

Kimenet típusa:

1 sztereó / 2 monó fő kevert kimenet

1 sztereó AUX/REC

Névleges kimeneti szint:

OUT: 0 dB / +6 dB (belsőleg választható)

AUX/REC: 0 dB / +6 dB (követi a MAIN OUT szintjét, ha AUX OUT = POST)

Kimeneti impedancia:

OUT: 600 Ω

AUX/REC: 10 kΩ

JELJELLEMZŐK

Frekvenciaátvitel:

LINE 1–6: 10 Hz – 50 kHz (-1 dB)

Bluetooth® LINE 7: 20 Hz – 20 kHz (-1 dB)

MIC BAL: 10 Hz – 30 kHz (-1 dB)

THD + zaj:

LINE 1–6: <0,005%

Bluetooth® LINE 7: <0,03%

MIC BAL: <0,04%

Jel-zaj viszony:

LINE 1–6: >100 dB

Bluetooth® LINE 7: >100 dB

MIC BAL: >85 dB

Hangszínszabályozás: 3-sávos hangszínszabályozó

Hangszínfrekvenciák:

BASS: 100 Hz ±15 dB

MID: 2 kHz ±15 dB

TREBLE: 10 kHz ±15 dB

Talkover (automatikus halkítás):

TIME: 2 másodperc

EFFECT: -30 dB

Vezérlőgombok: bekapcsológomb, talkover, LINE/MIC, L+R (kimenet), Gain (erősítés) szabályzó, hangerőszabályzó, Bluetooth párosítás

Állapotjelzők: bekapcsolásjelző LED, MUTE LED, kivezérlésjelző (VU-mérő) LED-ek, párosítás

Programozás és vezérlés:ECLER BLUETOOTH® MANAGER - EBTM

Interfész: USB - C

BLUETOOTH®

Típus: 1. osztály, 5.0

Hatótávolság: 25 m

Profilok:A2DP1.3/AVRCP1.6/HFP1.7.2/HSP1.2

Dekóder-támogatás: AAC, SBC

Kimeneti konfiguráció: Sztereó / Monó (az EBTM-en keresztül konfigurálható)

ESZKÖZVEZÉRLÉS

GPI-k: MUTE vezérlőport (NO/NC)

Elektromos jellemzők

Tápellátás: ±17,5 V DC külső tápegység

Hálózati tápellátás igénye: 100–240 V, 50–60 Hz (külső tápegység: 17,5 V DC)

Hálózati csatlakozó: IEC bemeneti csatlakozó

Energiafogyasztás: 14,35 VA / 6,6 W

Hűtés: passzív

Fizikai jellemzők

Üzemi hőmérséklet:

Min.: -10 °C / 14 °F

Max.: 40 °C / 104 °F

Üzemi páratartalom: <85% relatív páratartalom

Tárolási hőmérséklet:

Min.: -10 °C / 14 °F

Max.: 40 °C / 104 °F

Tárolási páratartalom: <90% relatív páratartalom

Telepítési lehetőségek: 19"-os rack formátum (1U)

Mellékelt tartozékok: ±17,5 V DC tápegység (többféle csatlakozóval), EuroBlock csatlakozók, gumitalpak, mini áthidalók (jumper)

Méretek: 482,5 x 44 x 153,7 mm / 19 x 1,73 x 6,05 hüvelyk (szélesség x magasság x mélység)

Tömeg: 1,9 kg / 4,19 font

Szállítási méretek: 554 x 54 x 290 mm / 21,81 x 2,13 x 11,42 hüvelyk (szélesség x magasság x mélység)

Szállítási tömeg: 2,75 kg / 6,06 font
