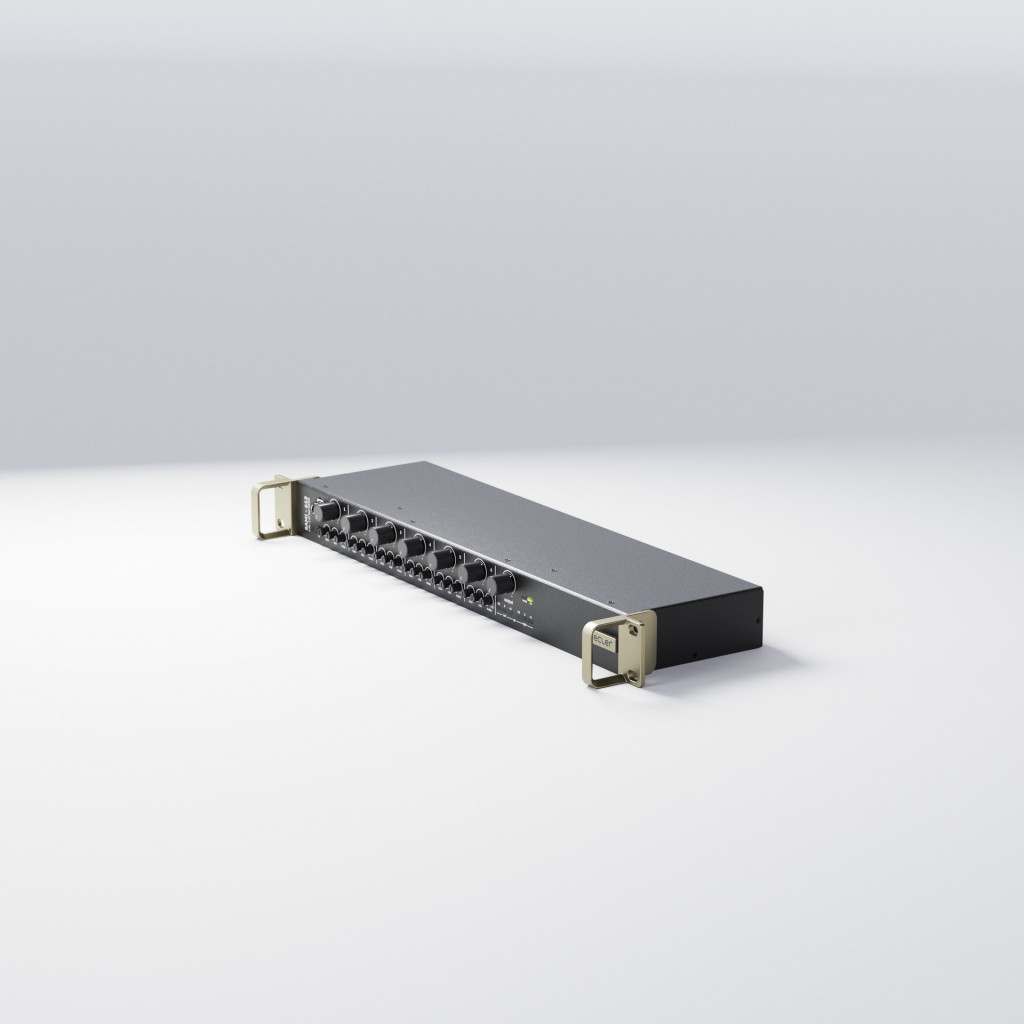

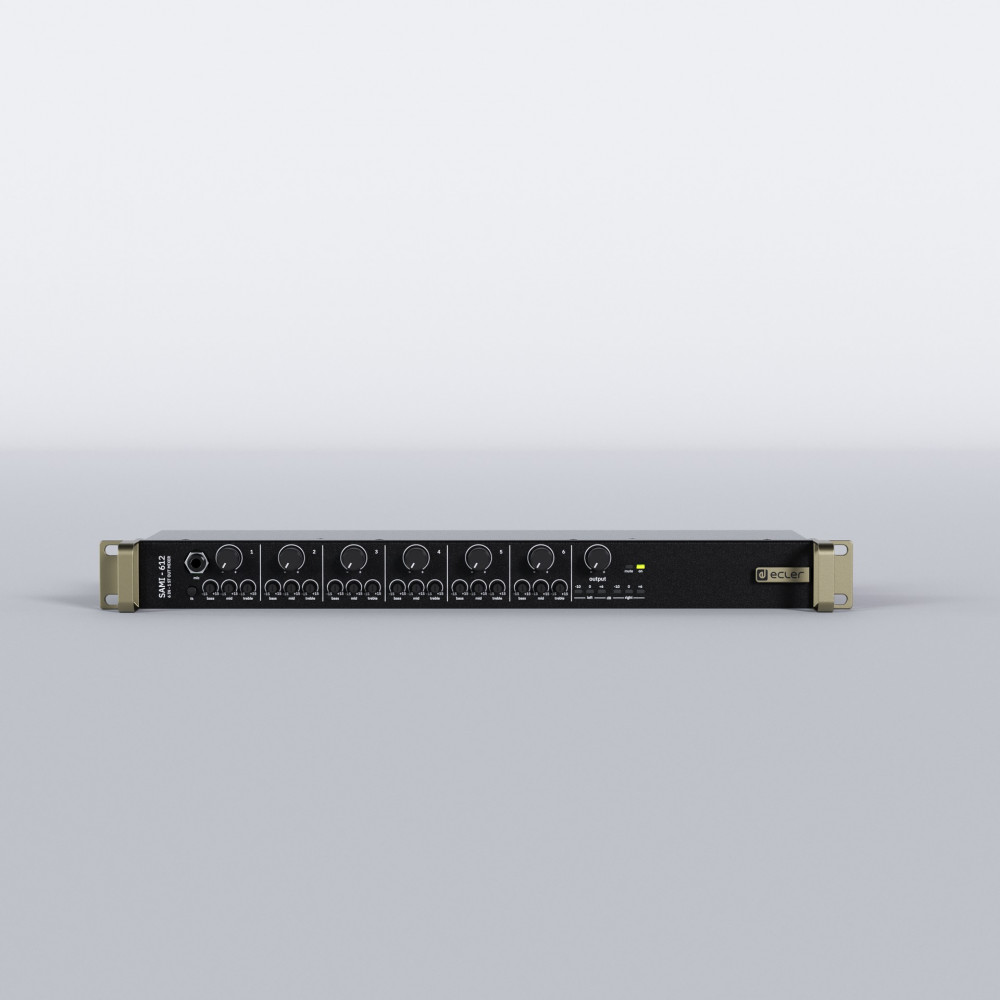

A SAMI-612 egy standard rack formátumú installációs audio keverőpult, 6 MIC/LINE sztereó bemenettel, 1 sztereó MIX bemenettel és 1 sztereó MAIN kimenettel + 1 sztereó REC kimenettel. Minden bemenethez tartozik egy dedikált 3 sávos hangszínszabályzó, ami alapvető fontosságú a tökéletes mikrofonmix eléréséhez egy installációban. Az 1-es bemenet talkover (prioritás) funkcióval rendelkezik a mixbuszon keresztül, és egy további előlapi jack csatlakozóval. A fő kimeneten található ST/MONO mód kapcsoló és MUTE port a külső száraz kontaktusos triggereléshez.

Tulajdonságok:

 - 6 bemeneti csatornával és 2 fő kimenettel rendelkező, 19"-os rackbe szerelhető keverőpult

 - A mikrofonbemenet érzékenysége a hátlapon állítható

 - +18 V-os fantomtáp minden „MIC” bemeneten

 - Közvetlen mikrofonbemenet az előlapon (1. csatorna)

 - „INPUT 1”-hez rendelt talkover funkció, belső visszaállási idő (release time) beállítással

 - Csatornánkénti háromsávos hangszínszabályozás (csavarhúzóval állítható)

 - Kivezérlésjelző (VU-méter) a kevert jelhez

 - Két, belsőleg állítható kimeneti jelszint

 - Felvételi kimenet

 - Közvetlen hozzáférés a keverőbuszhoz, lehetővé téve további keverő csatlakoztatását és a bemenetek számának növelését

 - MUTE (némítás) távvezérlő bemenet külső potenciálmentes kontaktushoz (pl. tűzjelző rendszerek vagy egyéb biztonsági eszközök csatlakoztatásához)

 - Mono/sztereó kapcsoló

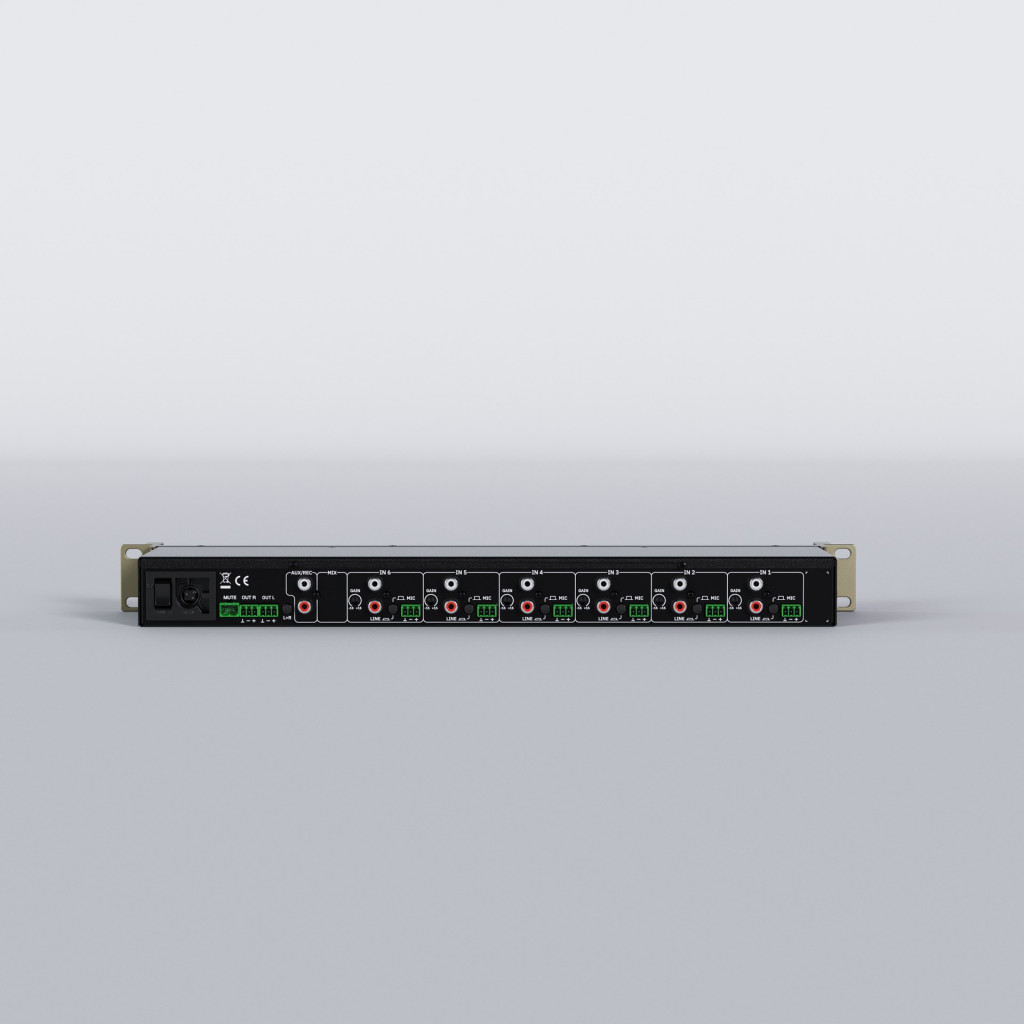

ANALÓG AUDIO BEMENETI CSATLAKOZÓK

Bemenetek száma:

6, MIC/LINE (1 sztereó közvetlen mikrofonbemenet az előlapon)

1, MIX LINE

Csatlakozó típusa:

MIC: 3-tűs Euroblock

LINE/MIX: RCA

Bemeneti érzékenység:

LINE 2-5: 0 dB

LINE 6: 0 dB / -6 dB (belsőleg választható)

MIC 1-5 BAL: -35 dB

Bemeneti érzékenység szabályozása: MIC/LINE: ±15 dB

Bemeneti impedancia:

LINE 1-6: 50 kΩ

MIX LINE: 10 kΩ

MIC 1-6 BAL: >1 kΩ

CMRR (közös módusú jel elnyomása): MIC: >60 dB @ 1 kHz

Fantomtápfeszültség: +18 V DC

ANALÓG AUDIO KIMENETI CSATLAKOZÓK

Kimenetek száma:

1 fő kevert kimenet (main mix)

1 AUX/REC kimenet

Csatlakozó típusa:

Main: 3-tűs Euroblock

AUX/REC: RCA

Kimenet típusa:

1 sztereó / 2 monó fő kevert kimenet

1 sztereó AUX/REC

Névleges kimeneti szint:

OUT: 0 dB

AUX/REC: 0 dB / +6 dB (belsőleg választható)

Kimeneti impedancia:

OUT: 600 Ω

AUX/REC: 10 kΩ

JELJELLEMZŐK

Frekvenciaátvitel:

LINE: 10 Hz–50 kHz (-1 dB)

MIC BAL: 10 Hz–30 kHz (-1 dB)

THD + zaj (torzítás és zaj):

LINE: <0,005%

MIC BAL: <0,04%

Jel-zaj viszony:

LINE: >100 dB

MIC BAL: >85 dB

Hangszínszabályozás: 3-sávos hangszínszabályozó (minden bemeneten)

Hangszínfrekvenciák:

BASS: 100 Hz ±15 dB

MID: 2 kHz ±15 dB

TREBLE: 10 kHz ±15 dB

Talkover (automatikus halkítás):

TIME: 2 másodperc

EFFECT: -30 dB

Vezérlőgombok: bekapcsológomb, talkover, LINE/MIC, L+R (kimenet), Gain (erősítés) szabályzó, hangerőszabályzó

Állapotjelzők: bekapcsolásjelző LED, MUTE LED, kivezérlésjelző (VU-mérő) LED-ek

ESZKÖZVEZÉRLÉS

GPI-k: MUTE vezérlőport (NO/NC)

Elektromos jellemzők

Tápellátás: ±17,5 V DC külső tápegység

Hálózati tápellátás igénye: 100–240 V, 50–60 Hz (külső tápegység: 17,5 V DC)

Hálózati csatlakozó: IEC bemeneti csatlakozó

Energiafogyasztás: 14,5 VA / 6,8 W

Hűtés: passzív

Fizikai jellemzők

Üzemi hőmérséklet:

Min.: -10 °C / 14 °F

Max.: 40 °C / 104 °F

Üzemi páratartalom: <85% relatív páratartalom

Tárolási hőmérséklet:

Min.: -10 °C / 14 °F

Max.: 40 °C / 104 °F

Tárolási páratartalom: <90% relatív páratartalom

Telepítési lehetőségek: 19"-os rack formátum (1U)

Mellékelt tartozékok: ±17,5 V DC tápegység (többféle csatlakozóval), EuroBlock csatlakozók, gumitalpak, mini áthidalók (jumper)

Méretek: 482,5 x 44 x 153,7 mm / 19 x 1,73 x 6,05 hüvelyk (szé x ma x mé)

Tömeg: 2 kg / 4,41 font

Szállítási méretek: 560 x 60 x 295 mm / 22,05 x 2,36 x 11,61 hüvelyk (szé x ma x mé)

Szállítási tömeg: 2,7 kg / 5,95 font
