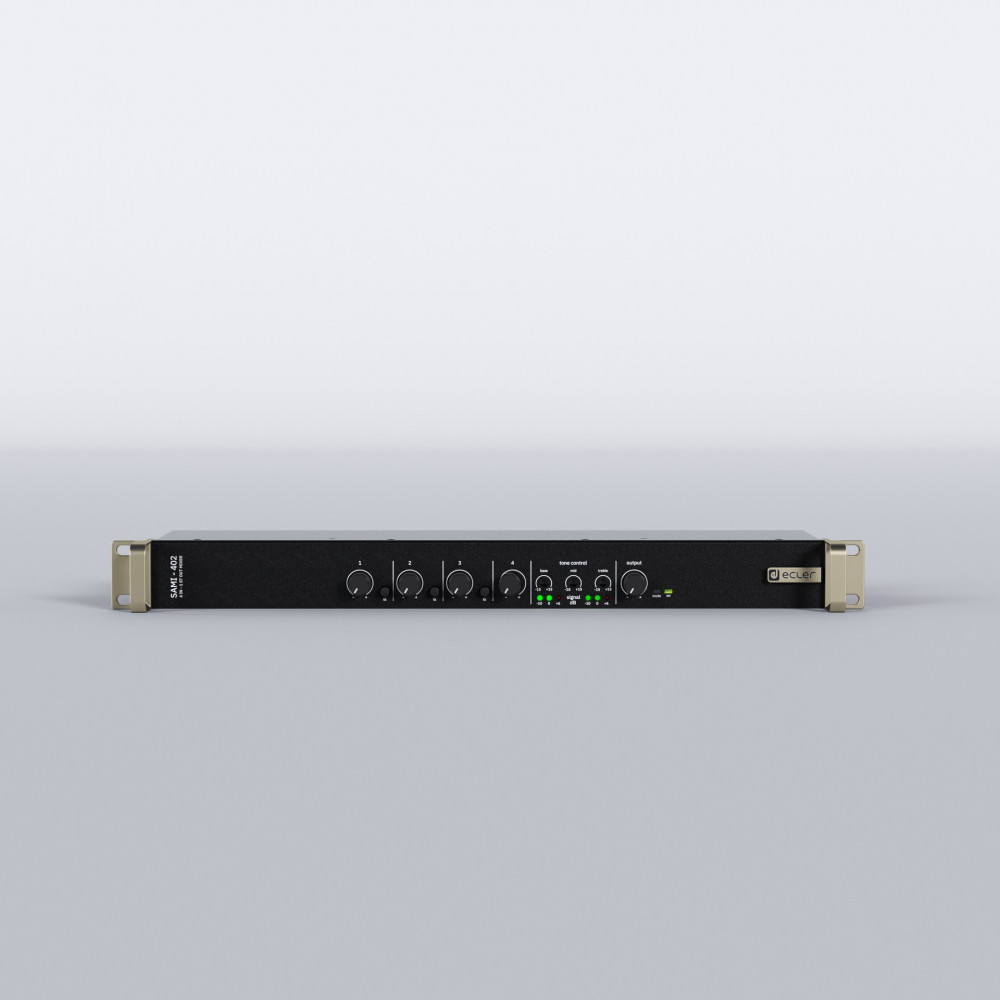

A SAMI-402 egy standard rack formátumú installációs audio keverőpult, 3 MIC/LINE sztereó bemenettel, 1 LINE sztereó bemenettel, 1 main mix kimenettel és egy AUX/REC kiegészítő kimenettel. Tartalmaz egy 3 sávos hangszínszabályozó szekciót, a mixbuszon keresztül minden MIC/LINE bemenethez hozzárendelhető Talkover (prioritás) funkciót, ST/MONO mix kapcsolót és MUTE portot a külső száraz kontaktusos triggereléshez.

Főbb jellemzők:

 - 4 bemeneti csatorna, 2 kimenet, 19”-os installációs keverőpult

 - 3 MIC/LINE sztereó bemenet

 - 1 LINE sztereó bemenet

 - 1 fő mix kimenet és egy AUX/REC kiegészítő kimenet

 - 3 sávos hangszínszabályozó szekció

 - Talkover (prioritás) funkció hozzárendelhető minden MIC/LINE bemenethez a mixen keresztül

 - A mikroérzékenység szintje a hátlapon állítható

 - +18V fantomtáp minden MIC bemenethez

 - MUTE távirányító bemenet, külső száraz érintkezőzárral engedélyezve, tűzjelző rendszerek és egyéb biztonsági eszközök csatlakoztatásához.

ANALÓG AUDIO BEMENETI PORTOK

 - Bemeneti portok száma: 3, MIC/LINE + 1, LINE

 - Csatlakozás típusa:

MIKROFON: 3-tűs Euroblock

VONAL: RCA

 - Bemeneti érzékenység

VONAL 1-3: 0dB

VONAL 4: 0dB/-6dB (belsőleg választható)

MIKROFON 1-3 BAL: -35dB

 - Bemeneti érzékenység beállítása: MIKROFON/LINE: ±15dB

 - Bemeneti impedancia:

VONAL 1-3: 50kΩ

VONAL 4: 50kΩ

MIKROFON 1-3 BAL: >1kΩ

 - Max. bemeneti szint: +18VDC

CMRR: MIKROFON: >60dB @ 1 kHz

ANALÓG AUDIO KIMENETI PORTOK

 - Kimeneti portok száma:

1 fő mix kimenet

1 AUX/REC kimenet

 - Csatlakozás típusa

Fő: 3-tűs Euroblock

AUX/REC: RCA

 - Kimenet típusa:

1 SZTEREO/2 MONO fő mix kimenet

1 STEREO AUX/REC

 - Névleges kimeneti szint

OUT: 0dB/+6dB (belsőleg választható)

AUX/REC: 0dB/+6dB (a MAIN OUT-ot követi, ha AUX OUT=POST)

 - Kimeneti impedancia

OUT: 600Ω

AUX/REC: 10kΩ

JEL

 - Frekvenciaátvitel:

LINE: 10Hz-50kHz -1dB

MIKROFON-KIJELZÉS: 10Hz-30kHz -1dB

 - THD + Zaj

LINE: <0,005%

MIKROFON-KIJELZÉS: <0,04%

 - Jel-zaj arány

LINE: >100dB

MIKROFON-KIJELZÉS: >85dB

ESZKÖZVEZÉRLÉS

 - Hangszínszabályozás: 3-utas hangszínszabályozás

 - Hangszín frekvenciavágás:

BASS: 100Hz ±15dB

MID: 2kHz ±15dB

TREBLE: 10kHz ±15dB

 - Talkover:

IDŐ: 2 másodperc

EFFEKT: -30dB

 - Vezérlőgombok: Bekapcsolás, Talkover, VONAL/MIKROFON, L+R (kimenet), Gain gomb, Hangerő gomb

 - Állapotjelzők: Bekapcsolás LED, NÉMÍTÁS LED, Vu-meter SZINT LED-ek

TÁVIRÁNYÍTÓ CSATLAKOZÁSOK

GPI-K: NÉMÍTÁS vezérlőport NO/NC

ELEKTROMOS TULAJDONSÁGOK

 - Tápellátás: ±17,5 VDC Külső tápegység

 - Hálózati feszültség követelmény: 100-240 V @ 50-60 Hz (Külső tápegység: 17,5 VDC)

 - Hálózati csatlakozó: IEC bemeneti csatlakozó

 - Energiafogyasztás: 10,8 VA / 4,5 W

 - Hűtés: passzív

FIZIKAI TULAJDONSÁGOK

 - Üzemi hőmérséklet: Min: -10°C ; -14°F; Max: 40°C ; 104°F

 - Üzemi páratartalom: <85% HR

 - Tárolási hőmérséklet:Min: -10°C ; -14°F; Max: 40°C ; 104°F

 - Tárolási páratartalom: <90% HR

 - Telepítési lehetőségek: 19"-os rack formátum (1RU)

 - Mellékelt tartozékok: ±17,5 VDC többcsatlakozós tápegység, EuroBlocks, gumitalp, mini jumperek

 - Méretek: 482,5 x 44 x 153,7 mm / 19 x 1,73 x 6,05 hüvelyk (Szé x Ma x Mé)

 - Súly: 1,75 kg / 3,86 font

 - Szállítási méretek: 560 x 60 x 295 mm / 22,05 x 2,36 x 11,61 hüvelyk (Szé x Ma x Mé)

 - Szállítási súly: 2,45 kg / 5,40 font
