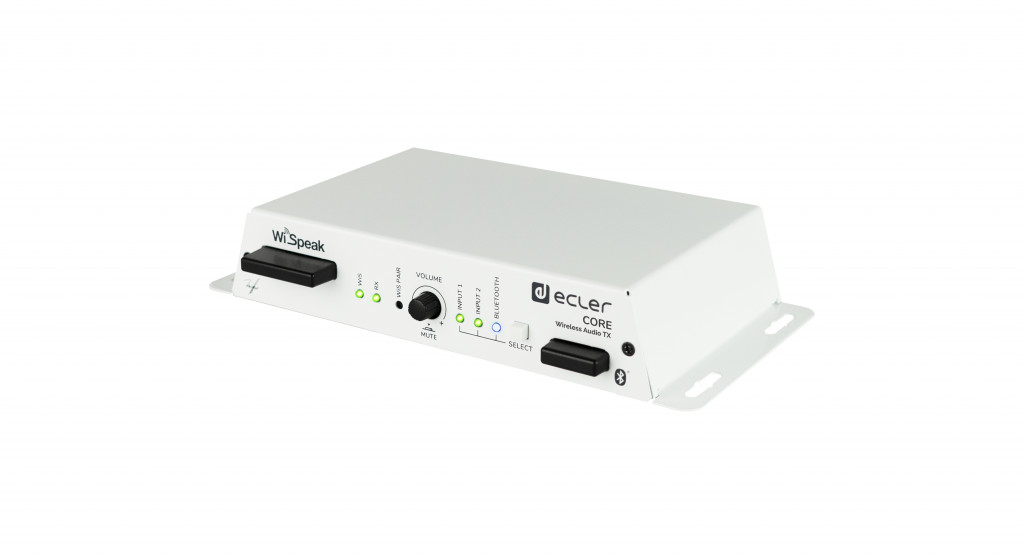

A WiSpeak CORE az adóeszköz, amely kommunikál az összes vevőeszközzel egy WiSpeak vezeték nélküli hálózat létrehozása érdekében, és a master egység szerepét tölti be. Fő funkciói a hanganyagok párosítása és küldése az összes vevőegységhez (TUBE, CUBE), stabil kommunikáció fenntartása velük, valamint igény szerint egyedi konfigurációs parancsok küldése minden egyes vevőegységnek. Emellett gondoskodik a rendszer globális konfigurációjáról is: használatban lévő audiobemenetek, hangszínszabályozás, kimeneti szintek stb. A CORE az Ecler WiSpeak rendszer master egysége. A TUBE, CUBE és GLOBE egységekkel együtt egyszerű és gyors vezeték nélküli telepítést biztosít akár 500 m2-es lefedettséggel. Tartalmaz egy Android és iOS rendszerre elérhető WiSpeak grip alkalmazást, amely a Wireless Pro Audio rendszer speciális beállításához és finomhangolásához használható.

Tulajdonságok:

 - Külső, univerzális tápegység (100-240VAC 50-60Hz)

 - Kompatibilis a WiSpeak grip alkalmazással a beállítási és vezérlési funkciókhoz (Android és iOS rendszeren elérhető), Bluetooth® kapcsolaton keresztül

 - 3 audio bemenet elérhető:

o Analóg sztereó, aszimmetrikus. 2 db RCA csatlakozó

o Analóg sztereó, szimmetrikus. 2 db Euroblock 3p csatlakozó

o Bluetooth®, 1. osztály (maximum 25 méteres hatótávolság)

 - 1 db WiSpeak vezeték nélküli audiojel továbbítva (a kiválasztott bemenet mono konverziója)

 - 1 db AUX OUT analóg jel elérhető (a továbbított WiSpeak jel másolata). Használható az egység külső audioeszközökhöz, például erősítőkhöz, keverőkhöz vagy mélynyomó egységekhez való csatlakoztatására

 - MUTE port, a rendszer hangjának elnémítására, amikor egy külső száraz érintkező zárva van

 - REMOTE port, a végfelhasználó számára egyszerű általános hangerőszabályozást tesz lehetővé - egy programozható tartományon belül - WPaVOL vagy kompatibilis fali panel segítségével

 - A vezérelhető vevők maximális száma adóeszközönként 24 egység. A rendszer bővíthető egy új adóegység meglévő vevőegységhez való csatlakoztatásával, létrehozva egy második WiSpeak hálózatot, amely megosztja az audio tartalmakat és a master hangerőt az első (fő) vevőegységgel.

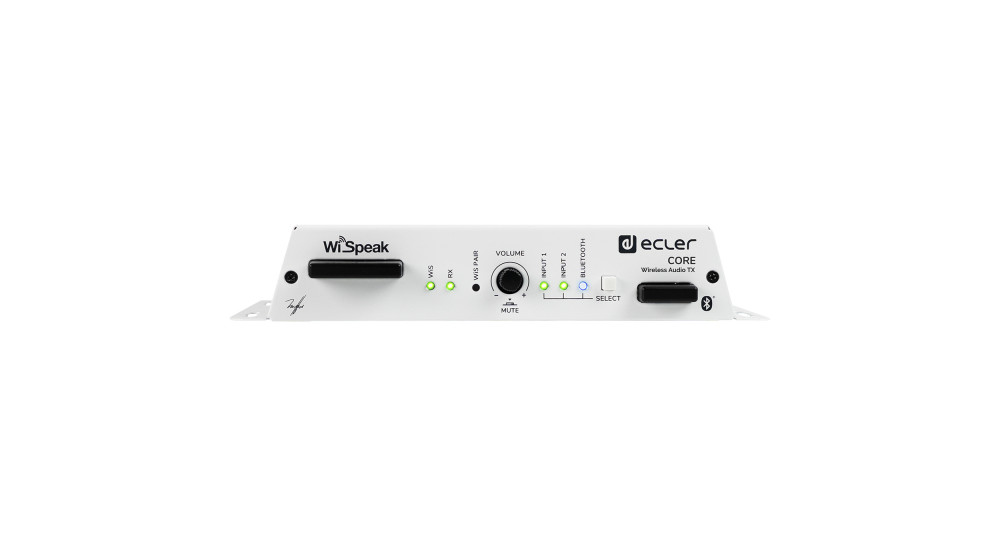

 - Előlapi vezérlők a forrás (bemenet) kiválasztásához és az általános (master) hangerőszabályozáshoz.

 - Ajánlott maximális hatótávolság egy CORE adóegységtől bármely WiSpeak párosított vevőegységig (TUBE CUBE vagy GLOBE): 12 méter, közvetlen rálátással.

 - Előlapi PAIR gomb: lehetővé teszi a vevőegységek gyors és egyszerű párosítását az adóegységgel a WiSpeak rendszer alapvető beállításához.

 - Előlapi LED kijelzők

 - Szerviz USB-C port (nem külső tápegységhez, csak szervizfrissítésekhez és firmware-hez).

WiS (RF VEZETÉK NÉLKÜLI DIGITÁLIS AUDIO)

 - Frekvenciasáv: 5,18~5,32 GHz, 5,55~5,825 GHz (világszerte támogatott)

 - Akár 24 nem átfedő RF csatorna4 DFS támogatás

 - Lefedettségi tartomány: akár 12 m egy adótól bármely párosított RX-ig, közvetlen rálátással

 - Audiocsatornák: WiSpeak 1. és 2. csatorna

 - Audioátvitel: 24 bites tömörítetlen, 48 kHz SR

 - Digitális audio mintavételezés: TBC

 - Digitális audio mintavételezési frekvencia: 48 kHz

 - Digitális audio frekvenciaválasz: 10 Hz – 20 kHz (-1 dB)

 - Digitális audioátalakítók: ADC/DAC felbontás: 24 bit

 - Dinamika tartomány: ADC: 96 dB

DAC: 98 dB

 - Késleltetés: a TX analóg audio bemenettől a TX AUX OUT kimenetig <700 us

A TX analóg audio bemenettől a RX AUX OUT kimenetig <6 ms

A TX analóg audio bemenettől a RX hangszóró <6ms

 - Párosítási idő: akár 120s

 - Újracsatlakozási idő: akár 120s

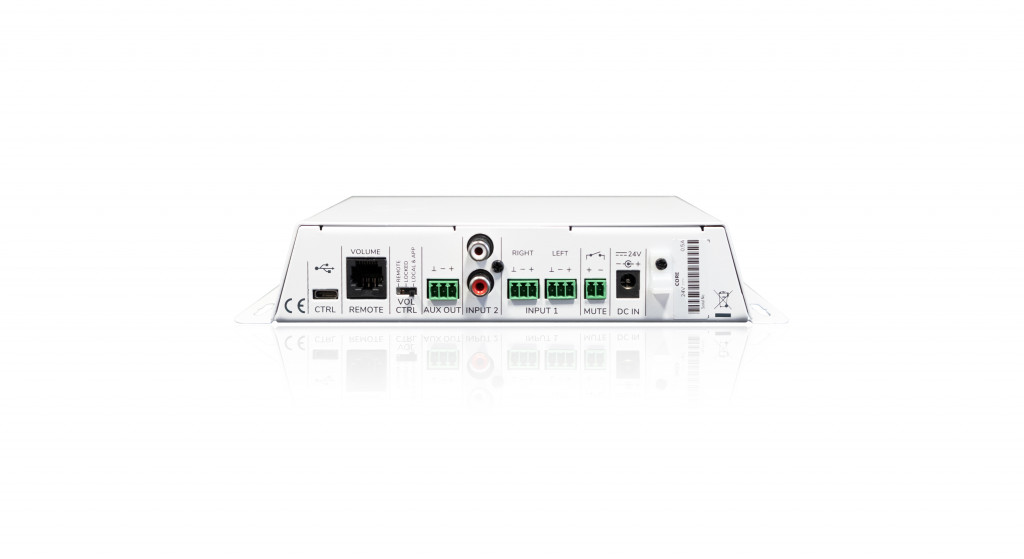

ANALÓG AUDIO BEMENETEK

Bemenetek száma: 2

Csatlakozás típusa: IN1: 2 x RCA, aszimmetrikus

IN2: 2 x Euroblock 2-tűs, szimmetrikus

Bemeneti érzékenység: -10dBV - 0dBV

Bemeneti impedancia: >20kΩ

THD + Zaj: IN 1&2: <0,015%

CMRR: IN2: >60dB @ 1kHz

BLUETOOTH AUDIO BEMENET

 - Osztály: megfelelőség: 5.0, 1. osztály

 - Hatótávolság: 25m (ideális körülmények között)

 - Profilok: A2DP1.3/AVRCP1.6/HFP1.6/HSP1.2

 - Támogatott kodekek: SBC, AAC

ANALÓG AUDIO KIMENETEK

 - Kimeneti portok száma 1 x AUX OUT: Analóg, Mono

 - Csatlakozás típus: 3 tűs Euroblock, szimmetrikus

 - Kimeneti impedancia: 10kΩ

VEZÉRLŐ CSATLAKOZTATÁS

 - USB: USB-C: Szerviz és firmware frissítések

 - Analóg távirányító: RJ-45: Kompatibilis a WPa sorozatú analóg hangerőszabályzó panelekkel

 - Külső MUTE: Euroblock, 2 tűs, alapállapotban nyitott

ELEKTROMOS RENDSZER

 - Tápegység: külső, univerzális tápegység

 - Hálózati áram igénye: 100-240 VAC @ 50-60Hz, a mellékelt DC adapterrel

 - Hálózati csatlakozó: 24VDC IN hálózati bemenet

 - Energiafogyasztás: 0,5A 24V-on

MONITORING ÉS VEZÉRLÉS

 - Párosítás vezérlése: a WiSpeak grip alkalmazáson keresztül./előlapi gomb

 - Forrásválasztás: a WiSpeak grip alkalmazáson keresztül./előlapi gomb

 - Hangerőszabályozás: a WiSpeak grip alkalmazáson keresztül./előlapi gomb / hangerőszabályzó távirányító

 - Hangszínszabályozás: a WiSpeak grip alkalmazáson keresztül.

 - NÉMÍTÁS vezérlés: a WiSpeak grip alkalmazáson keresztül./GPI (külső MUTE port)

 - LED kijelzők: WiS, RX, WiS PAIR, FORRÁS KIVÁLASZTÁS LED-ek

 - Kommunikációs interfészek: ALKALMAZÁS

 - Feldolgozás: TBC

 - Programozás és vezérlés: WiSpeak grip alkalmazás

FIZIKAI TUALJDONSÁGOK

 - Telepítési lehetőségek: falra vagy felület alá (asztal, polc, szekrény stb.)

 - Környezet: TBC

 - Borítás anyaga: TBC

 - Rögzítőrendszer: TBC

 - Üzemi hőmérséklet: Min: -10°C ; 14°F

Max: 40°C ; 104°F

 - Üzemi páratartalom: <85% HR

 - Tárolási hőmérséklet: Min: -10°C ; 14°F

Max: 40°C ; 104°F

 - Tárolási páratartalom: <90% HR

 - Opcionális tartozékok: WPaVOL a hangerőszabályzóhoz

 - Felület színe: Fehér (RAL 9003) - TBC

 - Méretek: 225 x 120 x 40 mm / 8,9 x 4,7 x 1,6 hüvelyk (Szé x Ma x Mé)

 - Súly: 0,8 kg / 1,76 font

 - Darabszám dobozonként: 1 egység

 - Szállítási méretek: 510 x 60 x 210 mm / 20,07 x 2,36 x 8,27 hüvelyk (Szé x Ma x Mé)

 - Szállítási súly: 1,2 kg / 2,65 font
