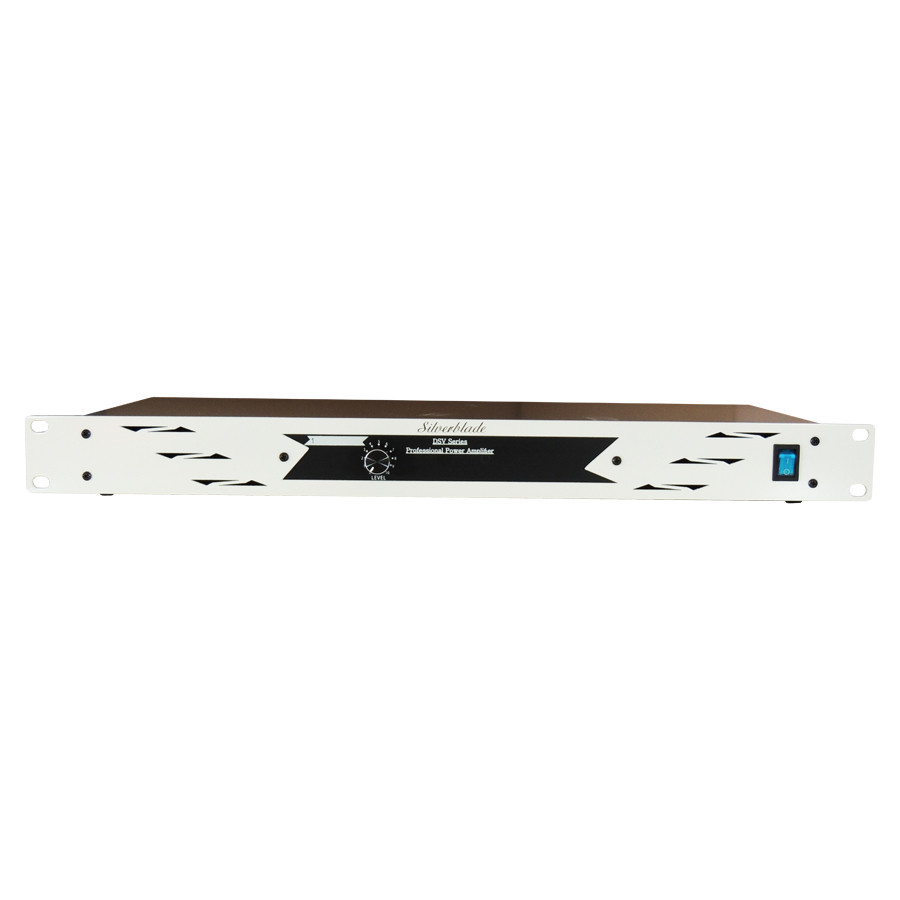

Ágota DSV 1480
A készüléket a mellékelt védőföldes hálózati kábellel kell a 230V 50Hz-es hálózatra csatlakoztatni. Védőföld nélküli aljzatba csatlakoztatni tilos! A készülék bekapcsolására az előlapon lévő MAINS feliratu kapcsoló szolgál.
Kimenet:
A hátlapon található egy SPEAKON csatlakozó. Az erősítő kimenő jele ezen a csatlakozón keresztül köthető össze a hangsugárzókkal. Figyelni kell a szakmailag gondos bekötésre, mivel a kimeneten üzem közben 100V -os hangfrekvenciás jel jelenik meg!
Bemenet:
A bejövő jel fogadására a hátlapon egy pár XLR csatlakozó található. Az XLR mama a bemenet, a vele áramkörileg párhuzamos XLR papa pedig a jel más készülékhez történő továbbfűzésére szolgál. A bemenet transzformátoros, szimmetrikus kialakítású, a zavarérzékenység kiküszöbölése érdekében. Ezen kívül galvanikus elválasztást biztosít a kimenet és a bemenet között. Aszimmetrikus jelforrás esetén az XLR lengő csatlakozóban a 3-as pontot össze kell kötni az 1-el.
Kezelőszervek:
A készülék előlapján helyezkednek el az alábbi kezelőszervek, és kijelzők. Bekapcsolás A MAINS feliratú hálózati kapcsolóval lehetséges. Kijelzés Az ERROR feliratú LED jelzi ha az erősítő működésében rendellenesség lép fel. A hátlapon a bemeneti XLR, - a kimeneti Speakon, és a hálózati csatlakozó található. A bemenet melletti szabályzóval az erősítő kimenő szintje állítható be a szükséges hangerőnek megfelelően.
Védelmi rendszerek:
- Be- és kikapcsolási tranziens elnyomás
- Bemeneti túlfeszültség védelem
- Nagyfrekvenciás interferencia elnyomás
- Rövidzárvédelem -csúcsáramhatárolás
- Disszipaciósteljesítmény-határolás
- Hangszóróvédelem kimeneti egyenfeszültség és alacsonyfekvencia ellen< /p>
Hűtési rendszer:
Az erősítő hűtését egyenfeszültségű ventillátor biztosítja, melynek vezérlését az erősítő belső állapotát figyelő szenzorok végzik. A ventillátor fordulatszáma bekapcsoláskor alacsony. A fordulatszám arányosan nő a teljesítmény eszközök hőmérsékletével. Amennyiben rendellenes üzem miatt túlmelegedés lépne föl, az érzékelő a vezérlő jelet lekapcsolja.
A készülék üzemeltetése során biztosítani kell a levegő szabad áramlását. - Ellenkező esetben a hővédelem kikapcsolhatja az erősítőt, valamint az állandó magas belső hőmérséklet az alkatrészek élettartamát jelentősen csökkentheti.
Műszaki adatok:
- Bemenet: szimmetrikus
- Névleges bemenő érzékenység: +6 dBm
- Kimenet: földfüggetlen
- Kimenő feszültség: 100V
- Damping factor: >150
- Névleges kimenő teljesítmény: 480 W
- Kimenőimpedancia: max. 0,4 Ohm
- Frekvenciamenet: 40 Hz -18 kHz: +-1 dB
- Jel - zaj viszony: 98 dB
- Névleges hálózati feszültség: 230 V
- Hőmérsékleti tartományok:
- A specifikált adatokhoz tartozó hőmérséklet tartomány: 0...+45C
- Működőképes: -10... +60°C
- Méretek (szé, ma, mé): 482mm x 88 mm x 260 mm
- Súly: 2,5 kg
