Búg a hangfal, amikor a laptopot csatlakoztatod? Kábel, földhurok és DI-box

Ha a hangfal csak a laptop csatlakoztatása után kezd búgni, először a hangutat érdemes ellenőrizni. A hiba lehet egy kábelben, a bekötésben, a jelszintekben vagy a készülékeket összekötő földelési útban. Egy új hangfal vásárlása ezek közül egyiket sem oldja meg automatikusan.

Ebben az útmutatóban otthoni stúdióhoz, DJ-gyakorláshoz és kisebb hangosításhoz adunk követhető hibakeresési sorrendet. A cél, hogy meg tudd különböztetni a szimmetrikus hangkapcsolatot, a DI-boxot és a vonalszintű leválasztót, majd azt vedd meg, amire a saját rendszerednek tényleg szüksége van.

Először hallgasd meg: búgás, sistergés vagy pattogás?

Az állandó, mély búgás és a hozzá társuló érdes brumm utalhat földelési vagy táplálási eredetű problémára. A zaj jellege támpont, önmagában nem hibadiagnózis. A halk alapzaj és a hangos búgás sem ugyanaz a jelenség.

A vékony sípolás, ciripelés változhat a számítógép működésével, egy csatlakoztatott kijelzővel vagy más perifériával. Figyeld meg, pontosan melyik eszköz hozzáadásakor jelenik meg. Ne csak azt jegyezd fel, hogy „USB-zaj”, hanem a teljes bekötést is.

A lejátszás közbeni pattogás, kimaradás más vizsgálatot igényelhet: a hangillesztőprogram, a buffer és a gép terhelése is érintett lehet. Egy analóg leválasztó nem pótolja a hiányzó digitális hangmintákat. Ha kizárólag nagy projekt lejátszásakor akadozik a hang, ne a földhurok megszüntetése legyen az első beszerzési cél.

Öt ellenőrzés, mielőtt új eszközt vennél

1. Egyszerűsítsd a rendszert. Halkítsd le a hangfalat, és a csatlakozások változtatása előtt némíts. A vizsgálat idejére maradjon a laptop, a használt hangkártya és egy hangfal; a többi hangforrást és nem szükséges perifériát egyenként vedd ki a próbából. Minden változtatás után ugyanazzal a rövid zenével és hasonló szinten hallgass bele.

2. Ellenőrizd külön a kábelt és a bemenetet. Próbálj ismerten működő, megfelelő bekötésű jelkábelt. Ha két hangfalad van, egyenként ellenőrizd az oldalak kábelét és jelútját. A csere során egyszerre csak egy dolgot változtass; különben nem derül ki, melyik lépés segített.

3. Készíts rövid akkumulátoros laptoppróbát. Ha a töltő normál leválasztása után lényegesen csökken a zaj, a táplálással kapcsolatos út is érintett lehet. Ez hasznos nyom, de nem bizonyítja önmagában, hogy biztosan rossz a töltő. A végleges rendszernek a tervezett hálózati üzem mellett is rendben kell működnie.

4. Nézd meg az összes többi összeköttetést. Egy külső monitor HDMI-kábele, dokkoló vagy más hangberendezés is része lehet a körnek. Jegyezd fel, melyik visszacsatlakoztatásakor tér vissza a zaj. A próba alatt a számítógép beállított hangkimenetét is ellenőrizd, nehogy véletlenül más eszközt hallgass.

5. Ellenőrizd a jelszinteket. Egy nagyon halk forrást nagyra tekert hangfalbemenettel felerősítve a zaj is feltűnőbb lesz. Adj megfelelő, torzításmentes szintet a forrásból, és ehhez állítsd a fogadó oldalt. Ne a túlvezérelt jel lehalkításával próbálj tiszta hangot előállítani.

Mi a földhurok, egyszerűen?

A hangrendszer készülékeit nemcsak a zenei jelet vivő vezeték kötheti össze. Más csatlakozásokon és a tápellátás felől is kialakulhat párhuzamos kapcsolat. Ha az így létrejövő körön folyó nem kívánt áram a hasznos hangjelet befolyásolja, hallható búgás vagy zavar jelentkezhet.

A lényeg a teljes rendszer: egyenként hibátlannak tűnő készülékek összekötve is lehetnek zajosak. Emiatt fontos a bekötés felrajzolása és az egyenkénti próba. A hangfal cseréje helyett gyakran a megfelelő jelátviteli módot kell kiválasztani.

A hálózati védőföldet ne iktasd ki, és a tápkábelt ne alakítsd át. A hangjel leválasztása erre készült eszközzel történjen. Sérült tápkábel vagy feltételezett hálózati hiba esetén szakemberrel ellenőriztesd a rendszert.

Szimmetrikus kapcsolat: a csatlakozó alakja még nem elég

A szimmetrikus, más néven balanced kapcsolat segít elnyomni a jelútra kívülről rákerülő zavarokat. Ehhez megfelelő kimenet, kábel és fogadó bemenet együtt kell. Az XLR-dugó vagy a háromérintkezős jack önmagában nem bizonyítja, hogy a teljes hangút szimmetrikus.

A laptop 3,5 mm-es fejhallgató-kimenetén egy TRS-dugó általában a bal és jobb hangot, valamint a közös visszavezetést viszi. Egy professzionális, monó szimmetrikus TRS-kapcsolat más feladatot lát el. A sztereó fejhallgatójelet ne kezeld egyetlen balanced monó jelként. Ehhez megfelelő bal–jobb bontás szükséges, nem tetszőleges átalakító.

Az RCA–XLR kábel sem teszi szimmetrikussá a laptop vagy DJ-kontroller RCA-kimenetét. Rövid aszimmetrikus kapcsolat sok helyzetben használható, hosszabb jelútnál viszont érdemes valóban szimmetrikus kimenetet vagy megfelelő illesztőeszközt választani. A jelkábelt tartsd távol a tápegységektől, és ne vezesd szükségtelenül hosszan a hálózati kábelek mellett.

Mikor segít egy USB-hangkártya?

Ha eddig közvetlenül a laptop fejhallgató-kimenetét használtad, egy megfelelő audiointerfész rendezettebb csatlakozást és külön vonalkimeneteket adhat. Az M-Audio M-Track Duo HD például két, impedanciaszimmetrikus 6,35 mm-es TRS fő kimenettel rendelkezik. Sztereó hallgatáshoz ezek külön viszik a bal és a jobb jelet a két hangfal felé.

Példa: laptop USB → Duo HD → két megfelelő balanced jelkábel → két balanced bemenetű aktív hangfal. A csatlakozó pontos típusát a hangfal dönti el. A számítógépben és a zenei programban is a Duo HD legyen a kiválasztott hangkimenet.

A hangkártya nem jelent automatikus galvanikus leválasztást, és nem garantálja minden búgás eltűnését. Ha már van megfelelő vonalkimeneted, először annak kábelezését vizsgáld meg. Ugyanilyen fontos, hogy ne a korábbi, hasonló nevű Duo adataiból indulj ki: itt a Duo HD modellről beszélünk.

DI-box vagy vonalszintű leválasztó?

A hagyományos DI-box jellemzően hangszer- vagy vonaljelből készít olyan szimmetrikus kimeneti jelet, amely mikrofon-előerősítőhöz illik. Jó lehet például akkor, ha egy forrást a helyszíni keverő mikrofonbemenetére kell továbbítani. A bemeneti szinttűrés, a PAD csillapítás, a tápellátás és a kimeneti szint modellenként eltér.

A vonalszintű leválasztó inkább akkor célszerű, ha egy meglévő line kapcsolatba szeretnél transzformátoros elválasztást tenni. Nem ugyanaz a feladat, mint mikrofonjellé alakítani a forrást. Egy hagyományos DI túl halk kimenete közvetlenül egy line bemenetű hangfalon felesleges szintproblémát is okozhat.

A DI-boxon található Ground Lift kapcsoló a hangjel földelési útját módosítja az adott készülék kialakítása szerint. Ez nem a hálózati védőföld eltávolítása. Nem minden DI azonos, nem minden zaj földhurok, ezért a kapcsoló állásának eredményét a konkrét rendszerben kell meghallgatni.

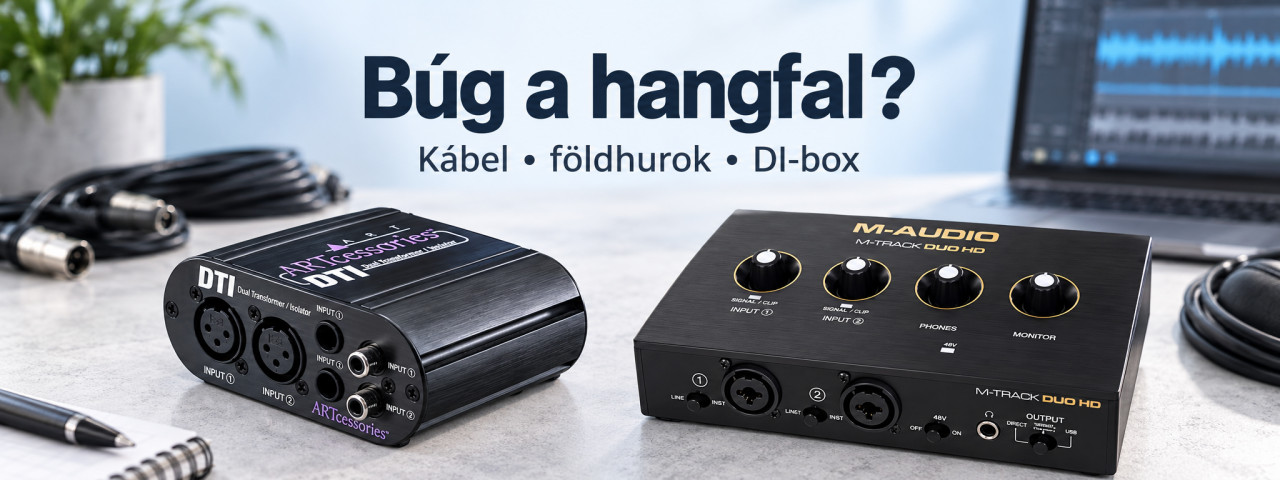

ART DTI: kétcsatornás leválasztás line hangúthoz

Az ART DTI két transzformátoros jelutat tartalmazó, passzív leválasztó. XLR-, 6,35 mm-es jack- és RCA-csatlakozásokat kínál, nem igényel külön tápegységet. A gyártó 1:1 transzformátor-áttételt ad meg; ez nem hangerőerősítő, és a tényleges szintveszteség a csatlakozó rendszer terhelésétől is függ.

Sztereó példában a bal forrásjel az INPUT 1-re, a jobb az INPUT 2-re kerül; a megfelelő OUTPUT 1 és 2 továbbítja őket a fogadó line bemenetekre. A használható kábelt a két vég csatlakozása és jelszintje alapján válaszd ki. Az egy csatornához tartozó többféle aljzat nem több, egymástól független keverőbemenet.

A DTI-t nem kell USB-re kötni, nem hangkártya és nem keverő. A már a felvételbe bekerült zajt sem távolítja el utólag. Akkor lehet célzott segítség, ha a vizsgálat a két összekötött rendszer közötti analóg jelutat mutatja problémásnak.

Három helyzet, három vásárlási döntés

Otthoni stúdió, laptopról két monitorra: ha még nincs rendes vonalkimeneted, az audiointerfész és a helyes kábelek lehetnek az első lépés. Ha ezek már megvannak, de egy meghatározott kapcsolat zajt hoz a rendszerbe, line leválasztás vizsgálata indokolt lehet.

Laptop zenéje a rendezvénykeverőbe: először kérdezd meg, line vagy mikrofonbemenetet kapsz. Előbbihez megfelelő vonalillesztő vagy leválasztó, utóbbihoz a forráshoz illő DI lehet jó választás. Sztereóhoz két elkülönített hangcsatornával számolj.

DJ-kontroller hosszú kábelúttal: nézd meg a tényleges master kimenetet. Ha van balanced kimenet és megfelelő fogadó bemenet, kezdd ennek helyes bekötésével. RCA-kimenethez a csatlakozóátalakító helyett a teljes jelút megtervezése ad használható megoldást.

Gyakori kérdések a laptop okozta búgásról

Biztosan földhurok, ha töltőről búg a laptop?

Nem biztos. A különbség fontos hibakeresési nyom, de a tápegység, a további összeköttetések és a kábelezés együttes vizsgálata szükséges.

Egy drágább XLR-kábel mindent megold?

Nem. Megfelelő kábel kell, de a kimenet és a bemenet kialakítása is számít. A hibás jelút és a rossz szintillesztés nem javul pusztán a kábel árától.

Használhatok egyetlen monó DI-boxot sztereó laptopjelhez?

Egy monó DI egy hangcsatornát kezel. A sztereó megőrzéséhez két megfelelő csatorna szükséges. A két kimenetet ne kösd egyszerű passzív Y-kábellel egymásra.

Az ART DTI-hez kell elem vagy fantomtáp?

Nem: passzív eszköz, külön tápellátás nélkül működik. Ettől még a csatlakozó jelforrásnak és hangfalnak természetesen kell a saját tápellátása.

A hangkártya garantáltan megszünteti a zajt?

Nem. Megfelelő kimenetet és szabályozható hangutat adhat, de a búgás okát előbb meg kell találni. Meglévő jó hangkártyát ne cserélj le vizsgálat nélkül.

Mit küldjek el a Páko csapatának segítségkéréskor?

A laptop, a hangkártya vagy kontroller és a hangfal pontos típusát, a kábelek két végét, a kábelhosszakat, illetve azt, melyik csatlakoztatástól jelenik meg a zaj. Egy rövid bekötési vázlat sok félreértést megelőz.

A megfelelő megoldást válaszd a Páko kínálatából

Nézd meg az ART DTI kétcsatornás leválasztót, ha a meglévő analóg hangút leválasztása a cél. Ha külön USB-hangkártyára és szimmetrikus vonalkimenetekre van szükséged, az M-Audio M-Track Duo HD lehet kiindulópont.

A klasszikus DI-megoldásokat a Páko DI-box kínálatában hasonlíthatod össze. Vásárlás előtt egyeztesd velünk a pontos bekötést: így a szükséges csatornaszámot, jelszintet és kábeleket együtt tudjuk kiválasztani.
